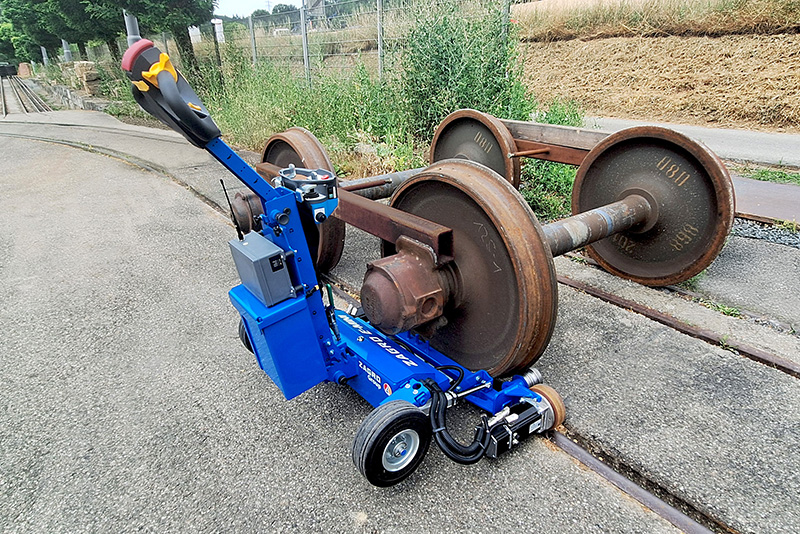

ZAGRO E-MINI bis 50 Tonnen

Technische Merkmale

  • Verschiebeleistung bis 50 t in der Ebene
  • Abmessungen (ca.) L 1250 mm, B 600 mm, H 450 mm
  • Für Raddurchmesser von 500 mm bis 1000 mm
  • Batterie 2 x 12 V / 115 Ah
  • Bedienteil zum Rangieren und Bremsen
  • Verschub und Bremsen auf aufgeständerten Gleisen

E-MAXI mit Batterieantrieb

Die wichtigsten Vorteile

  • Für freiliegende und niveauebene Gleisanlagen
  • Stufenlos regelbarer Elektroantrieb der Räder durch Antriebsmotoren
  • Zweistufig umschaltbare Geschwindigkeit: 0-3 km/h, 0-6 km/h
  • Batteriebetrieben
  • Emissionsfrei - ideal für geschlossene Räume
  • Wenden auf der Stelle durch Allradlenkung
  • Einfaches Ankuppeln an der Stirnseite des Waggons
  • Rangieren in beide Fahrtrichtungen ohne Umsetzen des Gerätes
  • Funkfernsteuerung auf Straße und Schiene
E-MAXI mit Batterieantrieb

VR-Innovationspreis für die Entwicklung des ZAGRO E-MAXI

ZAGRO E-MAXI S bis 100 Tonnen

Technische Merkmale

  • Max. Anhängelast 100 t in der Ebene
  • Abmessungen (ca.) L: 2200 mm, B: 2110 mm / 2170 mm, H: 1190 mm
  • Gewicht 4300 kg
  • Für Schienenspurweiten von 1000 mm bis 1676 mm lieferbar
  • Antriebsart Batterie
  • Zweiradantrieb / -lenkung

Am häufigsten verwendete Konfiguration

  • Verschiedene Kupplungssysteme, z.B. Schaku und andere
  • Höhenverstellung des Kuppelsystems
  • Mechanische Trittroste
  • 80692-Vario-kurz-2_2.jpg

  • 20191210_150157.jpg

  • ZAGRO_E-MAXI_S_batterypowered_shunter

ZAGRO E-MAXI M bis 300 Tonnen

Technische Merkmale

  • Max. Anhängelast 300 t in der Ebene
  • Abmessungen (ca.) L: 2200 mm, B: 2110 mm / 2170 mm, H: 1190 mm
  • Gewicht 4500 kg
  • Für Schienenspurweiten von 1000 mm bis 1676 mm lieferbar
  • Antriebsart Batterie
  • Vierradantrieb / -lenkung

Am häufigsten verwendete Konfiguration

  • Verschiedene Kupplungssysteme, z.B. Schaku und andere
  • Höhenverstellung des Kuppelsystems
  • Mechanische Trittroste
  • 20191106_095324.jpg

  • RALF2897.jpg

ZAGRO E-MAXI M

ZAGRO E-MAXI L bis 350 Tonnen

Technische Merkmale

  • Max. Anhängelast 350 t in der Ebene
  • Abmessungen (ca.) L: 3000 mm, B: 2000 mm, H: 1260 mm
  • Gewicht 5100 kg / 6500 kg
  • Für Schienenspurweiten von 1435 mm bis 1676 mm lieferbar
  • Antriebsart Batterie
  • Vierradantrieb / -lenkung

Am häufigsten verwendete Konfiguration

  • Verschiedene Kupplungssysteme,
    Höhenverstellung des Kuppelsystems
  • Doppelte Kuppelstangenaufnahme
  • Fahrerkabine, Wetterschutz
  • Mechanische Trittroste

EBO Zulassung für ZAGRO E-MAXI L

ZAGRO ist bestens mit Bahnvorschriften vertraut und rüstet die Fahrzeuge gemäß den aktuellen Anforderungen aus. Dies gewährleistet die Abnahme nach § 32 Eisenbahn-Bau- und Betriebsordnung (EBO). Somit wird der Elektrorangierer zum Einsatz auf öffentlicher Eisenbahninfrastruktur zugelassen.

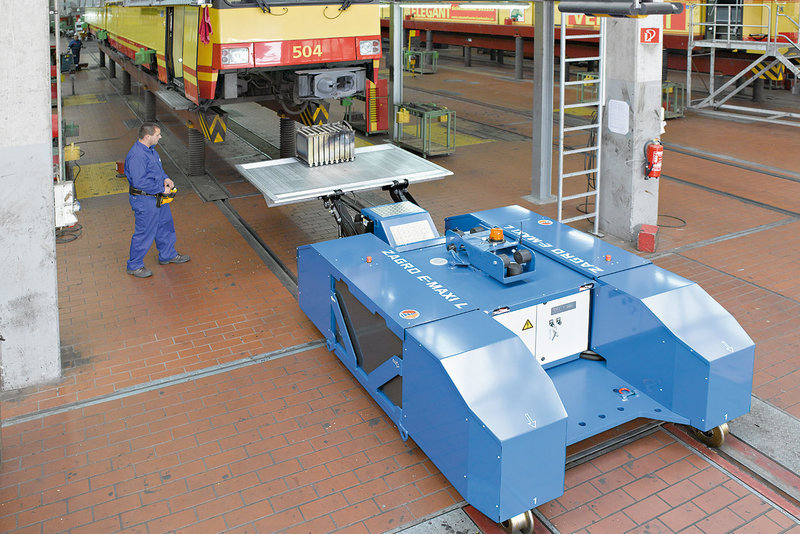

  • E_MAXI_L_003581.jpg

  • E_MAXI_L_003598.jpg

  • ZAGRO-1606-8503-9710_rgb.jpg

  • ZAGRO-E-MAXI-L-Funkfernsteuerung.jpg

ZAGRO E-MAXI L
ZAGRO E-MAXI L mit Ladekran
ZAGRO E-MAXI L mit Ladebordwand

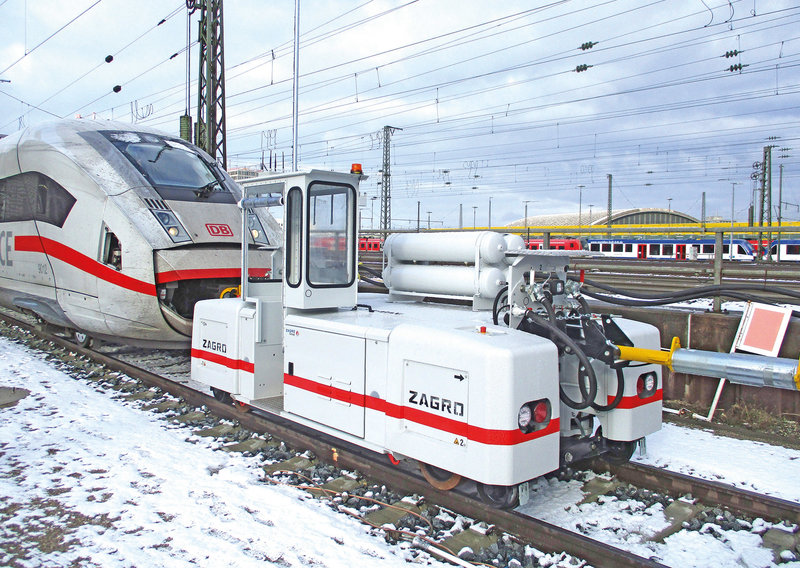

ZAGRO E-MAXI XL bis 700 Tonnen

Technische Merkmale

  • Max. Anhängelast 700 t in der Ebene
  • Abmessungen (ca.) L über Puffer 6027 mm, B 2200 mm, H 1785 mm
  • Gewicht 13-15 t
  • Für Schienenspurweite 1435 mm
  • Antriebsart Batterie
  • Vierradantrieb / -lenkung

Ausstattung

  • Waggonbremsanlage
  • Pufferanlage mit UIC-Haken und gedämpfter Kuppelstange

EBO Zulassung für ZAGRO E-MAXI XL

ZAGRO E-MAXI XL wurde nach § 32 Eisenbahn-Bau- und Betriebsordnung (EBO) abgenommen und somit zum Rangierdienst auf öffentlichem Schienennetz zugelassen.



  • ZAGRO-E-MAXI-XL mit EBO

  • ZAGRO-E-MAXI-XL Pufferanlage

  • ZAGRO-E-MAXI-XL mit Waggonbremsanlage

  • ZAGRO-E-MAXI-XL im Rangierdienst

ZAGRO E-MAXI XL bis 1000 Tonnen

Technische Merkmale

  • Max. Anhängelast 1000 t in der Ebene
  • Abmessungen (ca.) L 3290 mm, B 2060 mm, H 1690 mm
  • Gewicht 7,5-15 t
  • Für Schienenspurweiten von 1000 mm bis 1676 mm
  • Antriebsart Batterie
  • Vierradantrieb / -lenkung

Durch variable Bausteine kann für jeden Bedarfsfall das passende Gerät konfiguriert werden.

Am häufigsten verwendete Konfiguration

  • Verschiedene Kupplungssysteme,
    Höhenverstellung des Kuppelsystems
  • Waggonbremsanlage
  • Fahrerkabine
  • Mechanische Trittroste
  • E-MAXI-VARIO-Normalspur-15t-WBA.jpg

  • E-MAXI-VARIO-WBA.jpg

  • ZAGRO-E-MAXI-rgb.jpg

  • ZAGRO-E-MAXI-XL-driver-cab.jpg

ZAGRO E-MAXI XL Hybrid bis 1000 Tonnen

Technische Merkmale

  • Max. Anhängelast 1000 t in der Ebene
  • Abmessungen (ca.) L: 4230 mm, B: 2320 mm, H: 2820 mm
  • Gewicht 13-15 t
  • Für Schienenspurweiten von 1000 mm bis 1676 mm lieferbar
  • Antriebsart Hybrid
  • Vierradantrieb / -lenkung

Am häufigsten verwendete Konfiguration

  • Verschiedene Kupplungssysteme, Höhenverstellung, UIC Pufferanlage
  • Waggonbremsanlage
  • Generator 18 kW
  • Großräumige, geräuschoptimierte Fahrerkabine mit übersichtlichem Bedienpult
  • DB-Cargo_Seelze-Lohnde-1.jpg

  • DB-Cargo_Seelze-Lohnde-2.jpg

  • E-MAXI-Hybrid-2.jpg

ZAGRO E-MAXI XXL bis 2000 Tonnen

Technische Daten

  • Max. Anhängelast 2000 t in der Ebene
  • Abmessungen in mm ca. L 5540 x B 2620 x H 3140
  • Gesamtgewicht 25 Tonnen
  • Für Schienenspurweiten von 1435 mm bis 1676 mm
  • Geschwindigkeit 15 km/h auf Schiene und Straße
  • Stufenlos regelbarer Elektroantrieb,
    4 Antriebsmotoren mit je 80 V / 20 kW
  • Stromerzeuger 55 kW und Lithium-Ionen-Batterie 800 Ah,
    alternativ Bleibatterien mit 2170 Ah / 80 V
  • Waggonbremsanlage, Schraubenverdichter Förderleistung 380 l/min bis 800 l/min, bei max. 10 bar

Ausstattungsvarianten

  • Antriebsart – Batterie oder Hybrid
  • Allradlenkung – Drehen auf der Stelle und Diagonalfahrt
  • Pendelachse für erhöhte Gleissicherheit
  • Schienengebunden mit Spurkranzscheibe oder Stahlrad
  • Funkfernsteuerung auf Straße und Schiene
  • Schienenführungsbeleuchtung
  • Verschiedene Kuppelsysteme
  • ZAGRO-E-MAXI-XXL-4.jpg

  • ZAGRO-E-MAXI-XXL-2.jpg

  • ZAGRO-E-MAXI-XXL-3.jpg

  • ZAGRO-E-MAXI-XXL-with-remote-control.jpg

ZAGRO E-MAXI XXL
